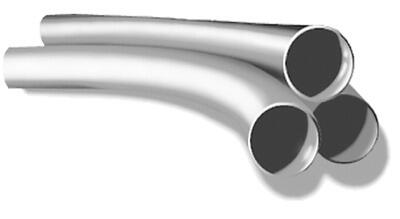

Отводы гнутые ТУ 1469-001-90284633-2011

Отводы гнутые ТУ 1469-001-90284633-2011 Наименование Отводы гнутые Условное давление Ру, МПа до 32 Наружный диаметр D, мм 108-820 Температура t, °С от -70 до +650 Угол гиба, гр 1-182 с градацией в 1 градус Радиус гиба от 1,5 Dy до 5 Dy Материал 20, 09Г2С, 10Г2ФБЮ, 09ГСФ, 20А, 20С, 20ФА, 13ХФА и др. Коэффициент условий работы для трубопроводов, m 0,6; 0,75 Гнутые отводы изготовлены методом индукционного нагрева.Примеры условного обозначения:Отвод горячегнутый с углом поворота 45° наружным диаметром 426 мм, для соединения с трубой толщиной стенки 14,0 мм, класса прочности К52, строительными длинами L1=1500, L2=1500, на рабочее давление 16,0 МПа, коэффициент условий работы 0,75, радиусом поворота 5DN в хладостойком исполнении при минимальной температуре стенки при эксплуатации минус 20°С: Отвод ОГ 45°-426(14 К52) -16,0-0,75-5DN-1500/1500-УХЛ ТУ 1469-001-90284633-2011 Дополнительно в заказе указывают минимальную температуру стенки отвода при эксплуатации, если она ниже минус 20°С, например: Отвод горячегнутый с углом поворота 45° наружным диаметром 820 мм, для соединения с трубой толщиной стенки 20,0 мм, класса прочности К60, строительными длинами L1=2350, L2=2350, на рабочее давление 10,0 МПа, коэффициент условий работы 0,6, радиусом поворота 5DN в хладостойком исполнении при минимальной температуре стенки при эксплуатации минус 40°С: Отвод ОГ 45°-820(20 К60)-10,0-0,6-5DN-2350/2350-УХЛ (-40°С) ТУ 1469-001-90284633-2011
