Отводы гнутые ТУ 1469-014-74238272-2009

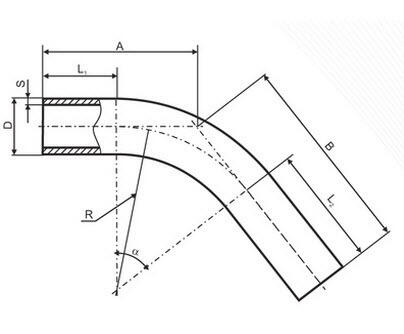

Отводы гнутые ТУ 1469-014-74238272-2009 Наименование Отводы гнутые Условное давление Ру, МПа до 32 Наружный диаметр D, мм 325-1420 Температура t, °С от -60 до +150 Угол гиба, гр 1-90 с градацией в 1 градус Радиус гиба от 2,5 Dy до 5 Dy Материал 20, 09Г2С и др. Климатическое исполнение У, ХЛ Коэффициент условий работы для трубопроводов, m 0,6; 0,75; 0,9 Гнутые отводы изготовлены методом индукционного нагрева.Примеры условного обозначения: Отводы, предназначенные для трубопроводов, транспортирующих неагрессивные среды: отвод для транспортировки неагрессивной среды с углом поворота 45°, наружным диаметром 426 мм, для соединения с трубой толщиной стенки 14,0 мм класса прочности К52, строительными длинами А=1500 мм и В=1500 мм, на рабочее давление 16 МПа, коэффициент условий работы трубопровода 0,75, радиусом поворота 5 DN, в хладостойком исполнении: Отвод ОГ 45°-426(14 К52)-1500/1500-16,0-0,75-5DN-ХЛ ТУ 1469-014-74238272-2009 Отводы, предназначенные для трубопроводов, транспортирующих среды повышенной коррозионной активности: отвод для транспортировки среды повышенной коррозионной активности с углом поворота 45°, наружным диаметром 426 мм, для соединения с трубой толщиной стенки 14,0 мм, класса прочности К52, строительными длинами А=1500 мм и В=1500 мм, на рабочее давление 16 МПа, коэффициент условий работы трубопровода 0,75, радиусом поворота 5 DN, в хладостойком исполнении, труба-заготовка по ТУ 1317-233-0147016-2002 из стали марки 13ХФА: Отвод ОГ 45°-426(14 К52)-1500/1500-16,0-0,75-5DN-ХЛ-13ХФА ТУ 1317-233-0147016-2002 / ТУ 1469-014-74238272-2009
