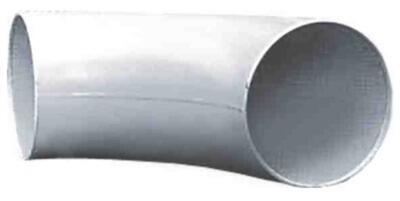

Отводы штампосварные ТУ 1469-014-01395041-2003

Отводы штампосварные ТУ 1469-014-01395041-2003 Наименование Отводы крутоизогнутые штампосварные Условное давление Ру, МПа до 9,8 Наружный диаметр D, мм 530-1220 Температура t, °С от -60 до +150 Угол гиба, гр 30, 45, 60, 90 Радиус гиба 1 DN; 1,5 DN Материал 09Г2С, 10Г2ФБЮ, 17Г1С Климатическое исполнение У, УХЛ, ХЛ Коэффициент условий работы для трубопроводов, m 0,6; 0,75 Возможно, по требованию заказчика, нанесение на детали антикоррозионного полиуретанового покрытия. Пример условного обозначения: Отвод штампосварной с углом поворота 90 , наружным диаметром 530 мм и толщиной стенки присоединяемой трубы 8 мм класса прочности К48, радиуса изгиба 1 Dy, на рабочее давление 8,5 МПа, при коэффициенте условий работы m=0,6, для климатического исполнения ХЛ: Отвод ОКШ 90 530(8)-К48-8,5-0,6-ХЛ ТУ 1469-014-01395041-2003
