Персональная система автоматической вибродиагностики Compacs®-micro

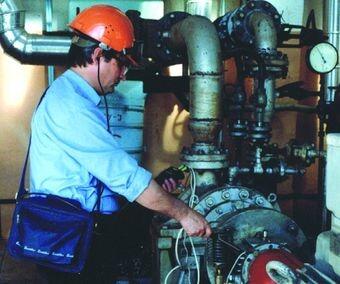

Персональная система автоматической вибродиагностики Compacs®-microСостав системы Compacs®-micro МикроМонитор; Переносная диагностическая станция (ПДС); Датчики. Система измеряет виброускорение, виброскорость, виброперемещение, температуру, частоту вращения, ток потребления, используемые в качестве диагностических признаков, и отображает на экране монитора переносной диагностической станции в виде специального табло и индикаторе МикроМонитора их количественные и качественные характеристики, отражающие техническое состояние оборудования. Встроенная экспертная система обеспечивает речевое сообщение и визуальное отображение состояния машинного оборудования на индикаторе МикроМонитора и мониторе переносной диагностической станции на основе светофорных пиктограмм: ЗЕЛЕНЫЙ - состояние НОРМА; ЖЕЛТЫЙ - состояние ТРЕБУЕТ ПРИНЯТИЯ МЕР; КРАСНЫЙ - состояние НЕДОПУСТИМО. Система позволяет проводить автоматический мониторинг состояния оборудования с архивированием результатов измерений с периодом опроса, задаваемым пользователем, от одной секунды до нескольких десятков минут. В любом режиме можно вывести на печатающее устройство необходимые результаты работы системы. Система архивирует результаты измерений и отображает графики изменений признаков во времени (тренды). Режимы работы системы Compacs®-micro Система имеет 2 основных режима работы: Без ПДС, при этом осуществляется контроль и сбор параметров при помощи МикроМонитора с предварительно загруженным маршрутом. После сбора данных они переносятся на ПДС для последующего подробного анализа. Совместно с ПДС, при этом имеется возможность проведения автоматической вибродиагностики оборудования на месте, анализ состояний, сигналов и трендов. Все это обеспечивается программным обеспечением ПДС Compacs®-micro. Программное обеспечение Compacs®-micro имеет 5 основных режимов работы: МОНИТОР, ИЗМЕРЕНИЕ, АНАЛИЗ, ТРЕНД, БАЛАНСИРОВКА. Режим «МОНИТОР»- основной режим. В этом режиме конфигурируются объекты диагностирования. С помощью средств встроенного редактора вводится объект диагностирования, указываются его узлы и точки измерения. По заданным показателям агрегатов система формирует критические значения диагностических признаков. Агрегаты могут быть сгруппированы в секции, насосные или компрессорные установки с определением их иерархии. Ввод объектов заканчивается определением последовательности их диагностирования. На экране МикроМонитора отображается: сокращенное наименование установки или секции; наименование агрегата; сокращенное наименование точки. С помощью 2-х кнопок МикроМонитора можно не только выбрать любую точку, имеющуюся в конфигурации, но и произвести измерения в любых точках, не определенных конфигурацией. В любом случае, вся измеренная информация сохранится в Базе данных. В этом режиме на экран и встроенный динамик ПДС или головные телефоны выводятся сообщения экспертной системы с результатами автоматической диагностики технического состояния оборудования (дефект подшипника, расцентровка, кавитация, помпаж и т.д.). Режим «ТРЕНД». Система позволяет накапливать измеренные данные и выводить их значения в виде трендов. В этом режиме можно вывести все измеренные значения за последние 12 часов, за 4 и 40 суток, за год, за 9 лет, а также тренды реального времени. Автокурсор и автомасштаб, установка времени начала отсчета тренда позволяют проводить эффективный анализ изменения параметров во времени и следить за изменением состояния агрегатов по различным параметрам. Режим «АНАЛИЗ»позволяет производить анализ временных и спектральных характеристик сигналов, сохраненных в Базе данных, или производить их анализ в реальном масштабе времени при измерении сигналов. В режиме «АНАЛИЗ» возможна предустановка около 50 параметров для измерения и анализа сигналов, в том числе: частоты дискретизации и объем выборки; типа весовой функции; частоты среза фильтров нижних и верхних частот, полосовых и режекторных фильтров; параметров фильтров для вычисления огибающей; параметров для вычисления оборотных гармоник. Режим «БАЛАНСИРОВКА»предназначен для динамической балансировки насосов в сборе. Модуль «БАЛАНСИРОВКА» имеет два режима работы: измерение и балансировка. Технические решения, реализованные в системе, защищены Патентами РФ на различные объекты интеллектуальной собственности и Свидетельствами об официальной регистрации программ для ЭВМ. Гарантия на поставляемое оборудование - 12 месяцев. Читать далее:http://www.dynamics.ru/products/compacs-micro/#ixzz2cOToKBAg
