Система вибродиагностики подшипников качения

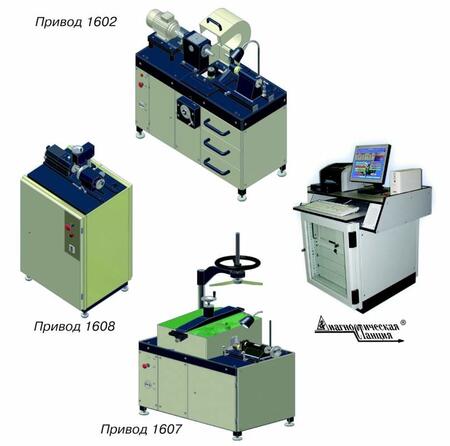

Система вибродиагностики подшипников качения Система вибродиагностики подшипников каченияявляется модификацией системы компьютерного мониторинга КОМПАКС®и предназначена для объективной оценки технического состояния подшипников качения и обнаружения дефектов, влияющих на их ресурс. Работа системы основана на измерении текущих значений параметров вибрации (виброускорение и виброскорость) вращающегося подшипника. Состояние подшипника оценивается в 4-х частотных диапазонах по результатам цифровой обработки сигналов датчика вибрации и отображается на мониторе с помощью цветных пиктограмм (зеленый цвет - «ДОПУСТИМО», желтый - «ТРЕБУЕТ ПРИНЯТИЯ МЕР», красный - «НЕДОПУСТИМО») и цифровых значений параметров вибрации. В системе реализованы требования ГОСТ 520-2002, ГОСТ 52545.1-2006, ISO 15242-1:2004 по контролю вибрации подшипников качения. Преимущества системы КОМПАКС®-РПП встроенная автоматическая экспертная система диагностики дефектов подшипников; увеличение срока службы подшипников за счет их сортировки на группы применения в эксплуатации в зависимости от скорости вращения; полная совместимость с системой компьютерного мониторинга КОМПАКС®; полный анализ вибросигналов с помощью быстрого преобразования Фурье, цифровой фильтрации и выделения огибающей; печать протокола испытаний после окончания проверки подшипника и архивирование результатов; простота использования и встроенная система самоконтроля; Состав системы КОМПАКС®-РПП диагностическая станция на базе промышленного контроллера со схемой автоматического управления приводом системы; встроенный пакет программ КОМПАКС®-РПП, обеспечивающий автоматическую вибродиагностику подшипников, архивирование и распечатку результатов; привод для обкатки подшипников: подшипниковый стенд 1608- обеспечивает вибродиагностику подшипников с внутренним диаметром от 7 до 35 мм, наружным диаметром не более 100 мм, комплектуется 11 оправками; подшипниковый стенд 1602- обеспечивает вибродиагностику подшипников с внутренним диаметром от 40 до 120 мм, наружным диаметром до 310 мм, комплектуется 16 оправками; подшипниковый стенд 1607- обеспечивает вибродиагностику подшипников с внутренним диаметром от 130 до 300 мм, наружным диаметром до 500 мм, комплектуется 14 оправками; искромаркер, индикатор намагниченности; дополнительно поставляется комплексный участок входного контроля подшипников. Читать далее:http://www.dynamics.ru/content/view/364/74/#ixzz2aiieBEqA
