Подстанции КТПБ (А) 110/10 (6) 110/10 (6) кВ.

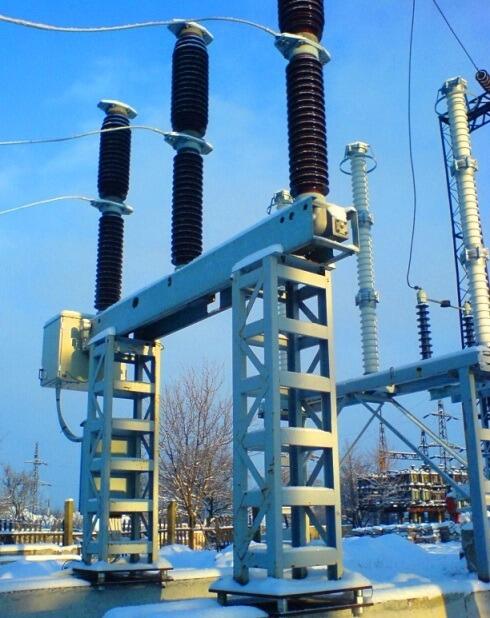

"КТПБ (А) рассчитаны для наружной установки на высоте не более 100 м над уровнем моря и работы в условиях умеренного,холодного и тропического климата.Ветровые нагрузки не должны превышать 40 м/с,гололёдные нагрузки - 20 мм.КТПБ(А) поставляются с нормальной и с усиленной изоляцией. Конструкция КТПБ(А) состоит из блоков ОРУ-220-150-110-35 кВ,силового трансформатора,КРУ 10 кВустанавливается в капитальном здании или быстромонтируемом здании модульного типа - поставляется ООО "АВМ АМПЕР") с ячейками типа ВМ-1 или КРУЗ,панелей ОПУ.Блоки ОРУ могут собираться в комплекте подстанции следующих типов: 35/10(6) кВ110/10(6) кВ220-150-110/35/10(6) кВ За счёт комбинации типов блоков возможно изготовление подстанций с различными схемами ОРУ.По индивидуальным заказам могут быть изготовлены любые модефикации КТПБ(А). Блоки ОРУ-220-150-110-35 кВ выполняются из унифицированных транспортабельных модулей, состоящих из металлического каркаса со смонтированным в нём оборудованием с элементами вспомогательных цепей. В состав КТПБ(А) входит общеподстанционный пункт управления с размещёнными в нём панелями аппаратуры защиты,управления и сигнализации,высокочастотной связи и телемеханики."
