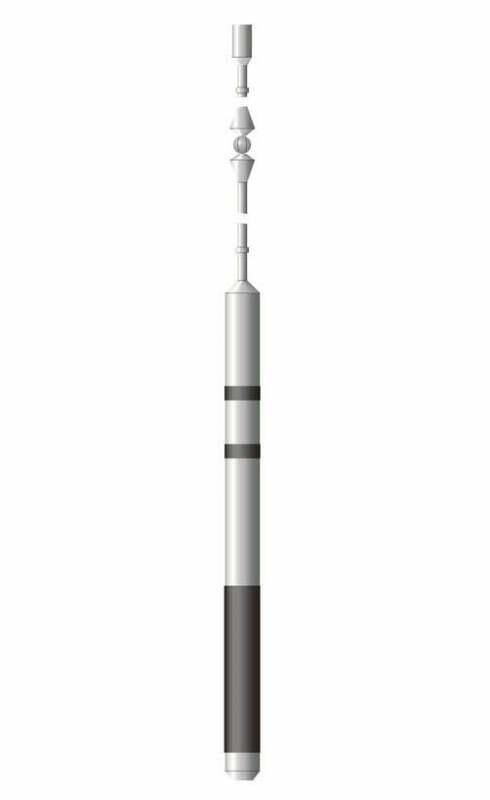

Прибор комплексный электрического каротажа К1А-723-М

акс. рабочая температура 120°Средназначен для геофизических исследований нефтяных и газовых скважин в открытом стволе. Прибор обеспечивает измерение электрических характеристик пород за один проход по интервалу исследований комплексом зондов БКЗ, зондом КС, зондом трёхэлектродного БК, зондом ИК, резистивиметром, ПС. Применяется для исследования необсаженных скважин, заполненных промывочной жидкостью на водной основе. Решает задачи электрического каротажа, выделения коллекторов, определения водо-и нефтенасыщенности. Отличается малыми габаритами, высокой производительностью и надёжностью, удобен в эксплуатации. Зонд Единица измерения Диапазон Предел допустимой осн. погрешности А8,0М1,0N А4,0М0,5N А2,0М0,5N N0,5М2,0A А1,0М0,1N Ом-м 0,2-5000 ±[3+0,05(xв/х-1)] А0,4М0,1N N11М0,5A Ом-м 0,2-1000 ±[3+0,05(xв/х-1)] БК Ом-м 0,2-10000 ±10 ИК (3И1) мСм/м 10-2500 ±[5+0,1(xв/х-1)] Резистивиметр Ом-м 0,05-5 ±[5+0,2(xв/х-1)] ПС В -0,5 - +0,5 ±25 Длина 20470 мм Длина корпуса 3850 мм Диаметр 73 мм Масса 80 кг Питание переменным током 400 Гц, 400 мА Макс. рабочая температура 120°С Макс. рабочее давление 80 МПа Скорость каротажа 3000 м/ч
