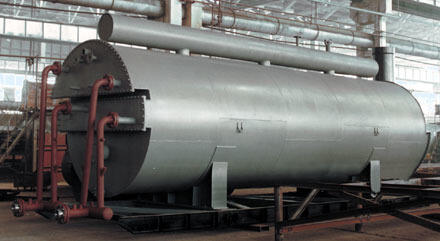

Путевой подогреватель нефти ПП-1,6 (АМ)

Подогреватель предназначен для нагрева нефтепродуктов при транспортировке, а также нефтяных эмульсий на установках подготовки нефти. Климатическое исполнение подогревателей - «У», категория размещения 1 по ГОСТ 15150-69. В состав подогревателя входят следующие основные части: - сосуд; - два змеевика; - сани; - две топки; - два горелочных устройства; - площадка и лестница; - две трубы дымовые. Подогреватель представляет собой цилиндрическую емкость (корпус печи) с плоскими днищами, смонтированную на санях сварной конструкции. В корпусе печи размещены две топки, оборудованные горелочными устройствами с запальниками и дымовыми трубами, и два продуктовых змеевика. Газ на подогреватель отбирается из промысловой сети, который после очистки и редуцирования подается на запальную и основные горелки, сжигается в топках подогрева- теля, отдавая тепло промежуточному теплоносителю. Охлажденные продукты сгорания при помощи дымовых труб выводятся из топок подогревателя в атмосферу. Продукт из промысловой сети поступает в продуктовые змеевики подогревателя, нагревается от промежуточного теплоносителя, после чего выводится из подогревателя. Корпус печи представляет собой цилиндрическую обечайку с двумя полуфланцами для крепления змеевиков и топок с двух сторон. Топка представляет собой П-образную сварную конструкцию из трубы, в которой путем радиационно-конвективного теплообмена дымовые газы через стенку передают тепло промежуточному теплоносителю. Змеевик представляет собой четырехсекционный пучок из труб. Змеевик оснащен строповочными устройствами. Сани представляют собой сварную конструкцию из профильного проката и предназначены для установки и крепления на ней корпуса печи. Подогреватель оснащен системой автоматизации. Система автоматизации предназначена для дистанционного розжига горелочных устройств, регулирования технологических параметров процесса нагрева нефти, рабочей и аварийной сигнализации, автоматической защиты подогревателя при отклонении от нормы контролируемых параметров. В состав системы автоматизации входят следующие основные изделия: - шкаф локальной автоматики; - блок искрового розжига; - датчик пламени ультрафиолетовый.
