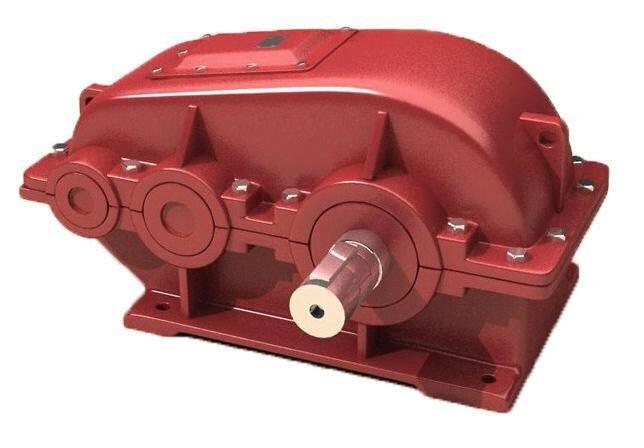

Редуктор цилиндрический двухступенчатый ЦДН-710

РЕДУКТОР ЦИЛИНДРИЧЕСКИЙ ДВУХСТУПЕНЧАТЫЙ ЦДН-710 Габаритные и присоединительные размеры i awб awт L L1 L2 L3 L4 L5 L6 L7 L8 L9 8 - 28 450 710 2250 2010 1060 660 210 410 660 870 2160 742 31,5-50 170 620 i H H1 H2 H3 H4 B B1 B2 B3 8 - 28 1400 710 60 132 262 740 600 780 32 31,5-50 106 28 f øf1 øf2 øf3 f4 f5 f6 m 545 200F8 290 504 90 60 20 12 Размеры конца тихоходного вала для присоединения приборов и автоматики e øe1 øe2 øe3 øe4 410 260h10 75h9 55 M8-7H Технические характеристики Номинальное передаточное отношение, i 8 9 10 11,2 12,5 14 16 18 20 22,4 25 28 Номинальный крутящий момент на тихоходном валу, Т, Нxм 100000 Номинальная частота вращения быстроходного вала, с-1 (об/мин) 12,5 ( 750) 16,(6) (1000) 20,83 (1250) 25 (1500) Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н быстроходного 13000 12000 10000 9000 8000 7100 тихоход. цилиндр. конец 79000 конец вала в виде части зубчатой полум. 98000 Масса, кг 4920
