РГ-Р ротационный счетчик газа

Ротационный счетчик газа РГ-Р предназначен для коммерческого либо технологического измерения (учета) очищенного неагрессивного, неоднородного по химическому составу природного газа, а также воздуха, азота и других неагрессивных газов, при использовании их в промышленных установках, магистральных трубопроводах, а также в системах энергоснабжения. Счетчики могут применяться на опасных производственных объектах, в том числе в нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслях промышленности.
Благодаря низкой потере давления ротационные счетчики РГ-Р подходят для установки в газопроводах низкого давления перед горелками или в других технологических процессах с низким давлением газа.

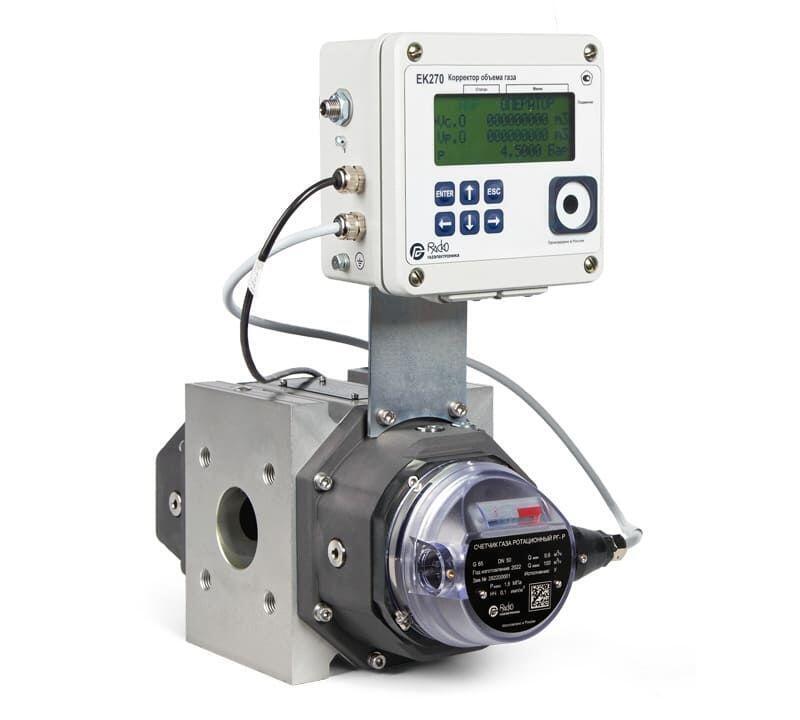

Газовый счетчик РГ-Р отображает рабочий объем с помощью восьмиразрядного счетного механизма. Рабочий объем может быть передан на электронный корректор объема и приведен к нормальным или стандартным условиям с помощью НЧ датчика импульсов.

Ротационный счетчик газа РГ-Р является счетчиком объемного типа. В корпусе счетчика находятся два 8-образных не соприкасающихся друг с другом вращающихся ротора. За счет вращения роторов измерительная камера регулярно заполняется и освобождается от газа. Вне измерительной камеры вращение роторов синхронизируется специальной зубчатой передачей. Измерительная камера циклически заполняется и освобождается от газа при вращении роторов, перемещая строго определенный объем газа со входа счетчика на выход.

С помощью низкочастотного (НЧ) датчика импульсов может передаваться на электронные корректоры объема газа рабочий расход газа. Дополнительный контрольный геркон размещен в НЧ датчике импульсов, срабатывающий при наличии внешнего магнитного поля (защита от несанкционированного доступа).

Преимущества ротационного счетчика газа РГ-Р:

• Размер счетчика от G16 до G1000
• Расход от 0,4 до 1600 м3/ч
• Условный диаметр от DN 50 до DN 200
• Рабочее давление Pn16
• Диапазон измерения — до 1:250
• После установки не требуется специального обслуживания кроме замены масла не реже одного раза в 5 лет
• Корпус измерителя изготовлен из анодированного высокопрочного алюминия
• Счетная голова изготавливается из специального полимерного материала, устойчивого к ультрафиолетовому излучению
• Счетная голова вращается на 355°
• Не требуется установки прямых участков до и после счетчика
• Возможен горизонтальный и вертикальный монтаж счетчика.

Изначально все ротационные счетчики РГ-Р откалиброваны в пределах стандартных погрешностей измерения. Исполнение с уменьшенной величиной погрешности доступно опционально.

Ротационные счетчики РГ-Р показывают стабильные и воспроизводимые результаты измерений. Конструкция корпуса и внутренних работающих под давлением деталей оптимизирована для обеспечения максимальной устойчивости к нагрузкам на кручение и изгиб.

Долговечность счетчика РГ-Р обеспечивается высококачественными шарикоподшипниками и высокоточной обработкой корпуса и всех движущихся частей. Перед сборкой счетчика роторы подвергаются динамической балансировке. После механической обработки все алюминиевые детали, включая роторы, подвергаются твердому анодированию для повышения устойчивости к механическому износу и химическим воздействиям, что обеспечивает длительный срок службы счетчика и стабильность его метрологических характеристик.
