Система видеонаблюдения D-VTA 200

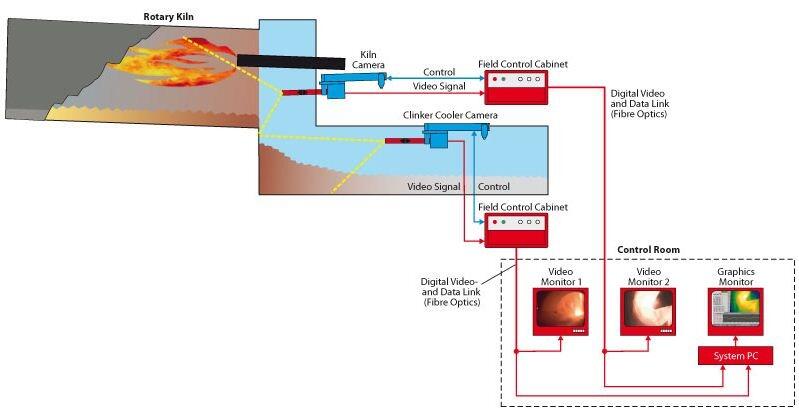

Система видеонаблюдения D-VTA 200 с функцией термографии является модульной системой, специально разработанной для цементной отрасли для контроля процессов производства клинкера. Интеллектуальные датчики обеспечивают бесконтактный, оптический и тепловой оперативный анализ процессов в зоне спекания вращающихся печей и в клинкерных холодильниках. Область применения Оптимизация работы основной горелки Управление резервным топливом Прогнозирование содержания свободной извести Стабилизация качества продукции Обнаружение и предотвращение образования «снеговика» и «красной реки» Оптимизация циклов технического обслуживания и ремонта Видеосистема PAL, элементы изображения: 752(В) x 582(Г), фиксированный фокус Термография по общему излучению Диапазон температур 1 000°C - 2 000°C Оптическая ориентация Датчик 0°: соосно с датчиком, Датчик 45°: под углом 45° к оси датчика Оптическое поле зрения Датчик 0°: горизонт.плоск. 72°, верт.плоск. 54°, диагон. 90°; Датчик 45°: горизонт.плоск. 48°, верт.плоск. 36°, диагон. 60° Интерфейсы перед. данных на ПК системы RS232, RS422, RS485: ASCII, MODBUS, Siemens RK512 Ethernet: TCP/IP: FTP, MODBUS Вспомогат. питание 230 В / 50 Гц, 500 ВА Температура газа в камере сгорания Датчик с водяным охлаждением Темпер. окруж. среды Датчик / Втягивание: 0°C…60°C Шкаф перифер. управления: 0°C…55°C Материал Датчик: нерж. сталь 1.4571 / 1.4301 Шкаф периф. управления: листовая сталь, окрашенная в RAL 7035 Размеры / Вес Диаметр наконечника датчика: с водяным охлаждением 43 мм Глубина ввода в камеру сгорания макс. 450 мм от привариваемой пластины Требования по пространству для датчика / устройства втягивания 1450 x 500 x 800 мм (ДxШxВ) Шкаф периферийный 600 x 380 x 210 мм (ВxШxГ) Длина кабеля Датчик/Втягивание - Шкаф перифер. управления 10 м Место подключения /Операторная Волоконно-оптический, макс. 1000 м ПК системы 19" промышл. корпус, 4 HE, глубина 450 мм Вес Датчик с устройством втягивания и держателем 70 кг Шкаф периферийного управления 15 кг Расход охлаждающей воды 350 л/час, 1,5…8 бар изб. Температура охлаждающей воды Вход: Качество охлаждающей воды Чистая, химически нейтральная, некоррозионная, Жесткость: Расход сжатого воздуха макс. 25 Нм3/час Давление сжатого воздуха 5 - 8 бар изб. Температура сжатого воздуха 5…40°C Качество сжатого воздуха сухой, не содержащий пыли, аэрозолей, масла
