Трансформаторы напряжения малогабаритные измерительные для печатного монтажа

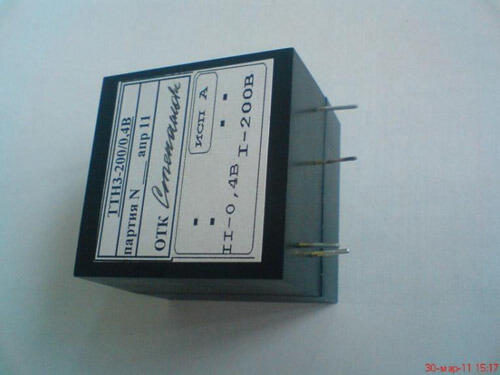

Малогабаритные измерительные трансформаторы напряжения ТТН3-хх/уу исп.А предназначены для работы в цепях переменного тока и имеют линейную передаточную характеристику во всем диапазоне входных напряжений. Выпускаются в соответствии с техническими требованиями ЮНШИ.671221.002 ТТ Для измерения цепей напряжением 100-110В рекомендуем применять трансформаторы ТТН3-200/0,4В исп.А, ТТН3-200/4В исп.А, а для 220В — ТТН3-300/1В исп.А. Если заявленные характеристики не устраивают — возможны модификации как по входному, так и по выходному напряжению. Для всех измерительных трансформаторов напряжения ТТН3-хх/уу исп.А выполняются общие требования: максимальный перегрев трансформатора при одиночном воздействии испытательного напряжения 4*Uном. (но не более 1 кВ) в течении 1 сек. не должен приводить к перегреву первичной обмотки свыше 75 °C и выходу трансформатора из строя. диапазон измеряемых входных напряжений (с учетом перегрузок) должен лежать в пределах 0,05-1,1 Uном. входное напряжение Uном (параметр хх) не может превышать 360В, выходное напряжение Uвых (параметр уу) не может превышать 4В (рекомендуется 0,4; 1В). измерительные цепи подлежат обязательной калибровке в одной точке для исключения влияния статической погрешности коэфф. трансформации трансформатора. При измерении мощности допускается калибровку проводить по одному из каналов (тока или напряжения) для исключения статических погрешностей обоих каналов одновременно. ток холостого хода трансформатора при Uном. не превышает 3 мА точностные параметры трансформатора определяются техническими требованиями Заказчика и могут отличатся от указанных на сайте трансформаторы выпускаются только по заказу, их свободные остатки, включая образцы, на складе могут отсутствовать. средний срок изготовления трансформаторов в количествах до 100 шт. составляет от 2-х до 3-х недель, свыше - 5-6 недель. расчет и согласование характеристик трансформаторов осуществляется бесплатно на этапе формирования заказа. не допускается работа трансформатора при напряжениях, превышающих U ном., а также при однополярном входном напряжении амплитудой свыше 0,3 Uном. габаритные и присоединительные размеры измерительного трансформатора напряжения ТТН3-хх/уу (исп. А) указаны на рис.1, внешний вид на фото 1. цена на трансформаторы зависит от объема заказа и заявленного номинального входного напряжения и может колебаться от 150 до 250 руб./шт. (без учета НДС)
