Трансформаторы тока воздушные для приборной промышленности на немагнитных сердечниках

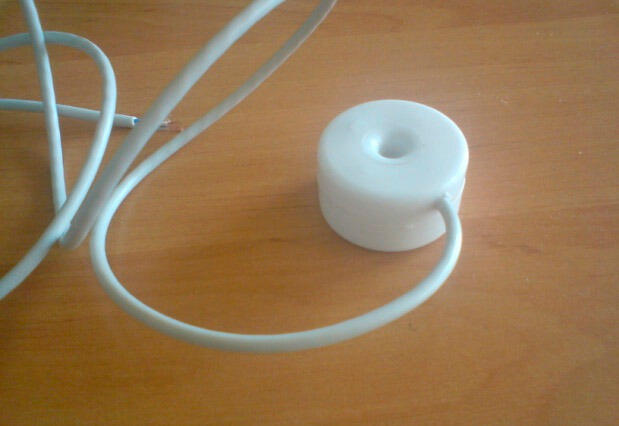

Токовые трансформаторы на немагнитных каркасах (иначе — пояса или катушки Роговского) с внутренними диаметрами окон 5...90 мм серии ТТРхх-уу-zz предназначены для использования в цепях переменного и постоянного тока с любой формой и величиной токов и позволяют проводить замеры переменной составляющей протекающего тока, включая ВЧ гармоники (до 200-300 кГц). Не чувствительны к постоянной составляющей тока, намагничивающей традиционные трансформаторы тока . Полное обозначение трансформаторов для КД: ТТРхх-уу-zz ЮНШИ.671221.005 ТТ. Обозначение для заказа: ТТРхх-уу-zz, где: хх-типоразмер, косвенно определяет габариты трансформатора; уу-длина выводов в мм., допускается от 00 (трансформатор на печатную плату) до 2000; zz- коэфф. преобразования мВ/А, зависит от токов применения трансформатора и обычно рассчитывается исходя из требуемого напряжения на номинальной нагрузке при номинальном токе. Трансформаторы ТТРхх-yy-zz предназначены для применения в составе устройств автоматики, измерения, контроля, защиты и управления с последующей калибровкой коэфф. преобразования в одной точке в составе изделия. Токовые трансформаторы на немагнитных сердечниках получили широкое распространение в контрольно-измерительной аппаратуре благодаря своим уникальным свойствам. Такие трансформаторы (иначе называемые катушки или пояса Роговского, воздушные трансформаторы) предназначены для работы в цепях переменного тока и имеют линейную передаточную характеристику во всем диапазоне входных токов, что выгодно отличает их от трансформаторов на магнитных сердечниках (аморфные и нанокристаллические сплавы, ферриты, эл. техническое железо и т.д.). Несмотря на то, что пояс Роговского имеет ярковыраженную зависимость ЭДС от частоты, точнее от скорости нарастания входного тока, он обладает существенным преимуществом при работе с токами по сравнению с другими типами трансформаторов — возможность сделать большое отверстие для токоведущей шины при очень низкой стоимости трансформатора, абсолютно исключить насыщение трансформатора, в т.ч. и при работе с сильными токами подмагничивания и однополярными сигналами и получить практически линейную передаточную характеристику (рис. 1). Специальная намотка трансформатора с компенсирующим витком позволяет очень сильно ослабить воздействие внешних полей, однако, при выборе трансформатора, рекомендуем выбирать минимальное внутреннее окно - это позволит существенно повысить точность реального трансформатора при изменении положения токоведущего провода в окне и снизить внешние воздействия от сильноточных цепей, расположенных рядом.
