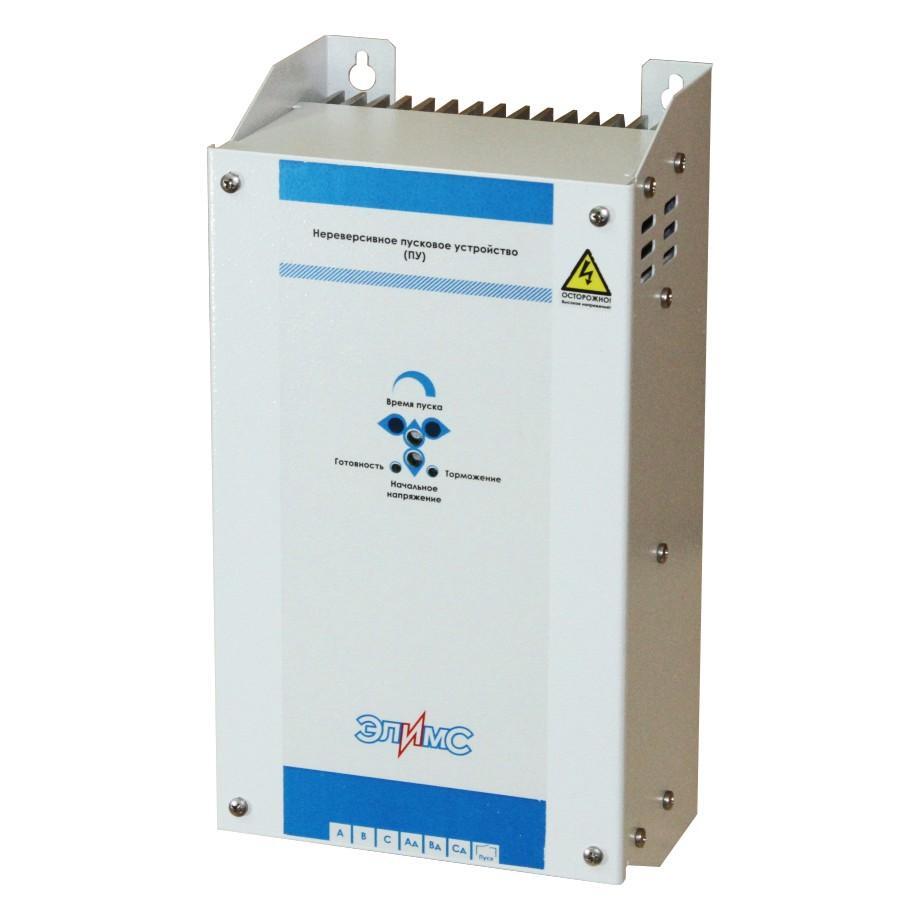

Устройство плавного пуска ПУ-21Н (softstarter)

Применяется для плавного пуска и принудительного останова асинхронных электродвигателей различных механизмов.

Устройства ПУ предназначены для работы в длительном режиме, а также в тяжелых повторно-кратковременных и циклических (пуск-торможение) режимах работы S1-S5 по ГОСТ 183-745 с частотой пусков до 360 в час, ПВ 40%.

СФЕРЫ ПРИМЕНЕНИЯ:

• Станки
• Вентиляторы
• Конвейеры и производственные линии
• Другое промышленное оборудование

Плавность пуска обеспечивается при помощи увеличения напряжения статора АД, принудительный останов - созданием однонаправленного тока двух фаз статора.

ПУ-21Н ОБЕСПЕЧИВАЕТ:

• ограничение максимального значения пускового тока фаз статора,
• ограничение тока торможения,
• защиту электродвигателя в режимах работы отличных от номинальных.

ПУ-21Н предназначены для управления АД мощностью до 30 кВт. ПУ выполнены в блочном исполнении и состоит из встречно-параллельных тиристоров в 2-х фазах, тиристора формирования тока торможения, платы управления, датчика тока.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• Регулирование тока по 2-м фазам
• Пусковой ток 2- 5 Iн
• Время плавного пуска 0,5 – 8 сек
• Динамическое торможение постоянным током 0,5 – 8 сек
• Ток торможения до 0,5 - 2 Iн

УСТРОЙСТВО ИМЕЕТ СЛЕДУЮЩИЕ ВИДЫ ЗАЩИТ:

• Время-токовая защита при пуске
• Защита от перегрева устройства
