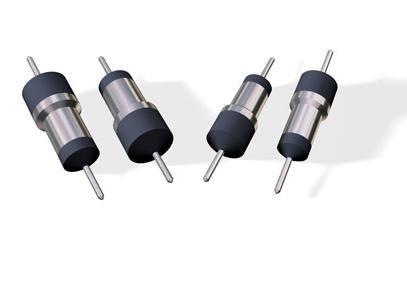

Фильтр Б23А

Фильтр керамический проходной неизолированный, для работы в цепях постоянного и переменного тока и в импульсных режимах для подавления высокочастотных помех в диапазоне частот 100 МГц - 10 ГГц. Климатическое исполнение В и УХЛ. Технические условия: ОЖ0.206.021 ТУ, ОЖ0.206.029 ТУ Пример обозначения при заказе: Б23А-1000пФ-В Номинальная емкость 1000; 1500; 2200; 3300; 4700 пФ Допускаемое отклонение емкости +80/-20 Номинальное напряжение 250 В Номинальный ток: 1000; 2200; 3300 пФ 1500; 4700 пФ 10 А 15 А Вносимое затухание, min: 100 МГц-4 ГГц 4-10 ГГц 40 дБ 35 дБ Индуктивность между выводами 1 - 2 фильтров, min 0,05 мкГн Группа по температурной стабильности Н30; Н70 Изменение емкости в интервале рабочих температур относительно емкости при температуре (20±5) oС, max: Н30 Н70 ±30 ±70 % Допускаемая реактивная мощность 2,5 вар Тангенс угла потерь, max 0,035 Сопротивление изоляции между выводами 1 - 3 или 2 - 3, min 3000 МОм Интервал рабочих температур: Н30 Н70 -60/+125 oС -60/+85 oС Повышенная относительная влажность: В УХЛ 98 % при 35 oС 98 % при 25 oС
