Фильтр Б28

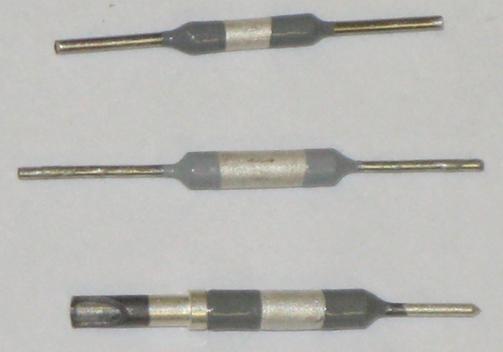

Фильтр керамический проходной неизолированный для работы в цепях постоянного и переменного тока и в импульсных режимах для подавления высокочастотных помех в диапазоне частот 0,7 - 10000 МГц в составе радиоэлектронной аппаратуры, в том числе в электрических соединителях. Миниатюрные размеры. Изготовляют в двух исполнениях: защищенный неизолированный и незащищенный.Два варианта конструкции: «а» - с проволочным проходным выводом и «б» - спроходным выводом-контактом. Два вида по электрической схеме: вид 1 (фильтры С-типа) и вид 4 (фильтр Pi-типа). Номинальная емкость 47-10 000 пФ Допускаемое отклонение емкости М1500 Н50 Н90 ±10; ±20 +50/-20 +80/-20 Номинальное напряжение М1500 Н50, Н90 250 В 100 В Номинальный ток 4 А Индуктивность между выводами 1-2 фильтров, min: вида 1 вида 4 не нормируется 0,04 мкГн Вносимое затухание до 70 дБ Тангенс угла потерь, max: М1500 Н50, Н90 0,0015 0,035 Сопротивление изоляции между выводами 1-3 или 2-3 фильтров, min: М1500 Н50, Н90 10 000 МОм 4 000 МОм Допускаемая реактивная мощность М1500 Н50, Н90 5 0,5 Повышенная относительная влажность защищенные незащищенные 98 при 25оС 80 % при 25оС Интервал рабочих температур М1500 Н50, Н90 -60/+125оС -60/+85оС Изменение емкости в интервале рабочих температур относительно емкости при температуре (20±5) оС, max: М1500 Н50 Н90 ±25 % ±50 % ±90 % Вид фильтра Группа по температурной стабильности емкости Номинальная емкость, пФ Размеры, мм Масса, г, не более L D ℓ ± 0,5 Номин. Пред. откл. Номин. Пред. откл. вар. "а" вар. "б" 1 М1500 47 - 68 6,0 ± 0,5 1,6 ± 0,1 20 21 0,5 68 - 150 8,0 ± 1,0 2,0 22 2,2 Н50 330 - 1000 6,0 ± 0,5 1,6 20 1000 8,0 ± 1,0 2,0 22 2,2 3000 2,0 Н90 4300 6,0 ± 0,5 1,6 20 4700 - 10000 8,0 ± 1,0 2,0 22 2,2 4 М1500 68 - 100 2,0 0,6 2,2 Н50 1000 2,0 2,2 3000 2,0 Н90 4700 - 10000 2,0 2,2 Промежуточные значения номинальных емкостей фильтров по ряду Е12 По согласованию с изготовителем допускается поставка фильтров с другими значениями размера "ℓ". Технические условия: АЖЯР.431145.004 ТУ Пример обозначения при заказе: Фильтр Б28а-1-47пФ+10%-М1500-6,0-1,6 незащищенные Фильтр Б28б-4-1000пФ-Н50-8,0-2,0
