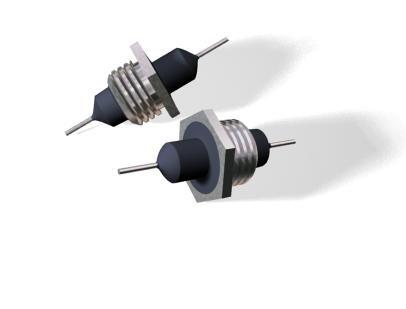

Фильтр Б14

Фильтр керамический проходной неизолированный, для работы в цепях постоянного и переменного тока и в импульсных режимах для подавления высокочастотных помех в диапазоне частот 100-1500 МГц. Климатическое исполнение УХЛ. Номинальная емкость 3300, 4400 пФ Допускаемое отклонение емкости +80/-20 Номинальное напряжение 500 В Номинальный ток 5 А Вносимое затухание А, min 40 дБ Индуктивность между выводами 1 - 2, min 0,05 мкГн Группа по температурной стабильности Н70 Изменение емкости в интервале рабочих температур относительно емкости при температуре (20 ± 5)oС, max ±70 % Допускаемая реактивная мощность 2,5 вар Тангенс угла потерь, max 0,035 Сопротивление изоляции между выводами 1 - 3 или 2 - 3, min 3000 МОм Интервал рабочих температур -60/+85 oС Повышенная относительная влажность: 98 % при 25 oС Масса, max 4,0 г Технические условия: ОЖ0.206.021 ТУ, ОЖ0.206.029 ТУ Пример обозначения при заказе: Б14-3300пФ.
