Фильтр Б29

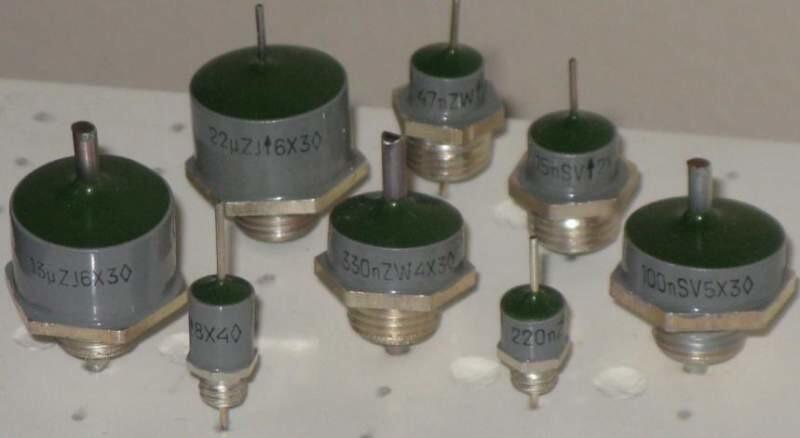

"Фильтр керамический проходной фильтр в металлическом корпусе для работы в цепях постоянного и переменного тока и в импульсных режимах для подавления высокочастотных помех в диапазоне частот 0,01 - 10000 МГц. Разработан с целью замены фильтра Б23Б и импортных аналогов. Защищенный неизолированный. Изготовляют в водородоустойчивом исполнении. Номинальная емкость 0,015-22 мкФ Допускаемое отклонение емкости Н50 Н90 ±20; +50/-20 +80/-20; +100/-10 Номинальное напряжение Н50 Н90 500 В 100; 250 В Номинальный ток 10; 25 А Индуктивность между выводами 1-2 фильтров, min: с Iном=10 А с Iном=25 А 0,05 мкГн не нормируется Вносимое затухание до 70 дБ Тангенс угла потерь, max 0,035 Сопротивление изоляции между выводами 1-3 или 2-3 фильтров с Сном до 0,025 мкФ, min 4 000 МОм Постоянная времени между выводами 1-3 или 2-3 фильтров с Сном свыше 0,025 мкФ, min 4 000 МОм Повышенная относительная влажность 98 при 35 оС Интервал рабочих температур Н50 Н90 -60/+125 оС -60/+85 оС Изменение емкости в интервале рабочих температур относительно емкости при температуре (20±5) оС, max: Н50 Н90 ±50 ±90 Технические условия: АЖЯР.431145.002 ТУ Пример обозначения при заказе: Фильтр Б29-50В-10А-22мкФ+80/-20-6"
