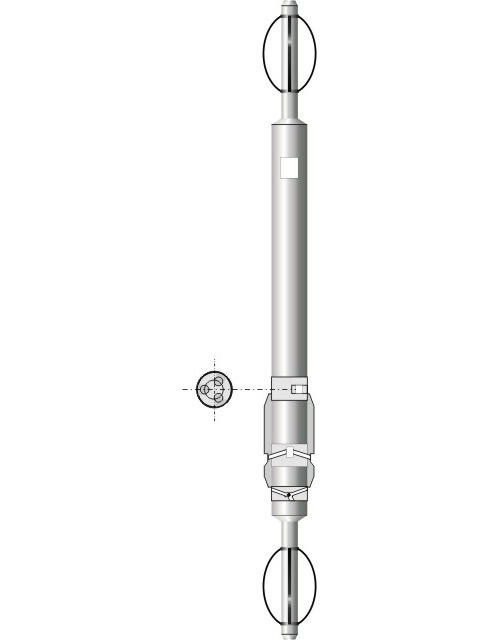

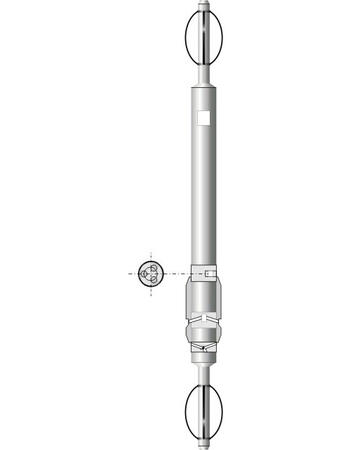

Прибор скважинный контроля качества цементирования малого диаметра ЦМ-3/4-01

Прибор скважинный контроля качества цементирования малого диаметра ЦМ-3/4-01 Предназначен для измерения плотности вещества за обсадной колонной в сканирующем режиме по 3 радиальным направлениям и толщины стенки труб обсадной колонны, а также для регистрации естественного гамма-излучения горных пород по каналу ГК. Область применения: обсаженные скважины диаметром 132 - 155,6 мм, оборудованные колонной с внешним диаметром 102 - 127 мм и заполненные промывочной жидкостью плотностью 1000 - 1400 кг/см3 . Комплект поставки - один скважинный модуль. Тип источника гамма-излучений - цезий-137 с активностью 0,2-0,3 Cu. Детекторы - сцинтилляционные NaJ(Tl). Фотоумножители - R4177-01 фирмы HAMAMATSU. Тип каротажного кабеля - трехжильный, бронированный, длиной до 5000 м. Регистрация показаний в цифровом или аналоговом виде. Скорость регистрации, м/ч, не более: при детальных исследованиях - 360; при обзорных исследованиях - 700. Обработка и интерпретация показаний - автоматизированная с помощью PC. Программа интерпретации поставляется по отдельному договору с заказчиком. Диапазон измерения: 2 - плотности вещества в заколонном пространстве, кг/см3 1000-2000 - толщины стенки труб обсадной колонны, мм 5-12 Пределы основых допускаемых абсолютных погрешностей при измерении: - плотности вещества в заколонном пространстве, кг/см3 ±150 - толщины стенки труб обсадной колонны, мм ±0,5 Габаритные размеры модуля, мм: - длина, не более 2400 - диаметр 64 Масса модуля, кг 35 Диапазон рабочих температур, °С -10…+120 (150) Допустимое гидростатическое давление, МПа 80 Тип телеметрической системы «Манчестер-2»
